E2W | Промышленный кабельный вводДля освинцованных кабелей со стальной и алюминиевой проволочной броней

Промышленный кабельный ввод с двойным уплотнением

• Превосходно заземляет освинцованные кабели
• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
• С устойчивой извитостью, низкоимпедансное заземление
• Защита от самопроизвольного разматывания
• Внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• Разработан с целью предотвращения пластической деформации
• Защита от влаги
• От -60 ˚C до +130 ˚C
• Превосходные ЭМС характеристики

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механические характеристики* Ударная прочность = Уровень 8, Крепление = Класс D
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Категория В
Сертификат ГОСТ Р POCC.GB.HA46.H00140
Одобрения, полученные от морских ведомств LRS: 01/00171,ABS: 16-LD1472056-PDA
Стандартно — IP66 (IP67 и IP68 — по заказу)
Материал кабельных вводов Латунь, никелированная латунь, алюминий
Материал уплотнителя Термореактивный эластомер CMP
Тип кабеля Освинцованныйкабельсоднослойнойпроволочной броней (LC/SWA),

Освинцованный кабель с броней из алюминиевой проволоки (LC/AWA)
Технология крепления брони Съемная коническая втулка и универсальное зажимное кольцо AnyWay
Технология уплотнения Внутреннее уплотнение смещения CMP и уникальная система уплотнения внешней оболочки CMP LRS TM (наружное уплотнение с технологией выдерживания больших нагрузок)
Области уплотнения Внутренняя подушка и внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
** При использовании аксессуаров CMP для установки.Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

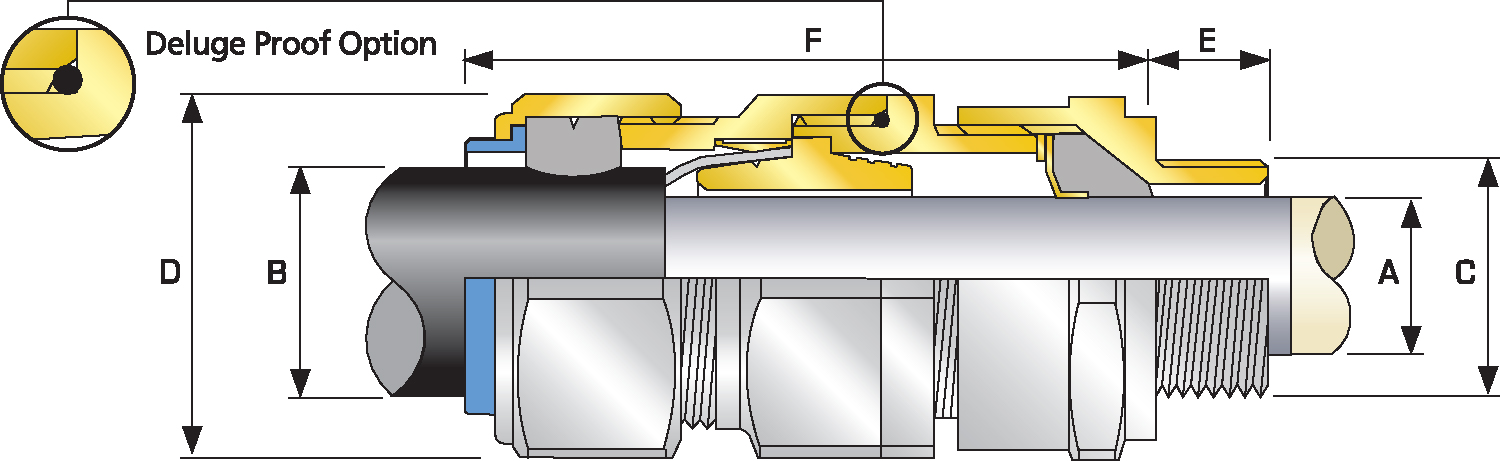

Нажмите здесьчтобы ознакомиться с технической иллюстрацией

Техническая иллюстрация

Нажмите здесьчтобы просмотреть информацию о заказе

Размер кабельного ввода Доступные типы резьб "C"(возможен выбор другой длины резьбы (метрическая система)) Диаметр свинцовой оболочки "A" Наружный диаметр кабеля "В" Диапазон бронирования Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (унции)
Стандартно Опция
Метрическая Длина резьбы (метрической) "Е" NPT Длина резьбы (NPT) "Е" NPT Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
20S16 M20 0.39 ½” 0.78 ¾” 0.12 0.31 0.24 0.52 0.03 0.05 0.94 1.04 2.85 20S16 E2W 1RA PVC04 5.64
20S M20 0.39 ½” 0.78 ¾” 0.24 0.43 0.37 0.63 0.03 0.05 0.94 1.04 2.76 20S E2W 1RA PVC04 5.29
20 M20 0.39 ½” 0.78 ¾” 0.26 0.53 0.49 0.82 0.03 0.05 1.20 1.32 2.87 20 E2W 1RA PVC06 7.41
25岁的年代 M25 0.39 ¾” 0.80 1” 0.44 0.76 0.55 0.87 0.05 0.06 1.48 1.63 3.50 25岁的年代 E2W 1RA PVC09 11.64
25 M25 0.39 ¾” 0.80 1” 0.44 0.76 0.72 1.03 0.05 0.06 1.48 1.63 3.50 25 E2W 1RA PVC09 11.64
32 M32 0.39 1” 0.98 1 ¼” 0.67 1.00 0.93 1.33 0.06 0.08 1.81 1.99 3.39 32 E2W 1RA PVC11 15.17
40 M40 0.59 1 ¼” 1.01 1 ½” 0.87 1.23 1.10 1.59 0.06 0.08 2.17 2.38 3.54 40 E2W 1RA PVC15 21.87
50S M50 0.59 1 ½” 1.03 2” 1.16 1.46 1.39 1.84 0.08 0.10 2.36 2.60 3.58 50S E2W 1RA PVC18 26.46
50 M50 0.59 2” 1.06 2 ½” 1.40 1.68 1.59 2.09 0.08 0.10 2.76 3.04 3.74 50 E2W 1RA PVC21 33.86
63S M63 0.59 2” 1.06 2 ½” 1.58 1.91 1.80 2.34 0.08 0.10 2.95 3.25 4.02 63S E2W 1RA PVC23 47.62
63 M63 0.59 2 ½” 1.57 3” 1.86 2.13 2.15 2.59 0.08 0.10 3.15 3.46 4.09 63 E2W 1RA PVC25 47.62
75S M75 0.59 2 ½” 1.57 3” 2.08 2.37 2.32 2.83 0.08 0.10 3.54 3.90 4.53 75S E2W 1RA PVC28 74.78
75 M75 0.59 3” 1.63 3 ½” 2.33 2.57 2.63 3.09 0.10 0.12 3.94 4.33 4.61 75 E2W 1RA PVC30 85.72
90 M90 0.94 3 ½” 1.69 4” 2.62 3.04 3.00 3.56 0.12 0.16 4.5 4.94 5.79 90 E2W 1RA PVC32 149.21
100 M100 0.94 4” 1.73 5” 2.99 3.47 3.39 3.99 0.12 0.16 4.84 5.33 5.51 100 E2W 1RA LSF33 157.67
115 M115 0.94 4” 1.73 5” 3.39 3.7 4.00 4.34 0.12 0.16 5.25 5.78 6.38 115 E2W 1RA LSF34 219.05
130 M130 0.94 5” 1.84 6” 3.82 4.33 4.34 4.85 0.12 0.16 6 6.60 6.85 130 E2W 1RA LSF35 294.89
ЕСЛИ НЕ УКАЗАНО ИНОЕ, РАЗМЕРЫ ПРИВЕДЕНЫ В ДЮЙМАХ
Размер кабельного ввода Доступные типы резьб "C"(возможен выбор другой длины резьбы (метрическая система)) Диаметр свинцовой оболочки "A" Наружный диаметр кабеля "В" Диапазон бронирования Расстояние между противоположными гранями "D" Расстояние между противоположными углами "D" Длина выступа "F" Общий код заказа (*латунь, метрическая система) Защитный кожух Вес кабельного ввода (кг)
Стандартно Опция
Метрическая Длина резьбы (метрической) "Е" NPT Длина резьбы (NPT) "Е" NPT Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
20S16 M20 10.0 ½” 19.9 ¾” 3.1 7.8 6.1 13.1 0.8 1.25 24.0 26.4 72.5 20S16 E2W 1RA PVC04 0.16
20S M20 10.0 ½” 19.9 ¾” 6.1 11.0 9.5 15.9 0.8 1.25 24.0 26.4 70.0 20S E2W 1RA PVC04 0.15
20 M20 10.0 ½” 19.9 ¾” 6.5 13.4 12.5 20.9 0.8 1.25 30.5 33.6 73.0 20 E2W 1RA PVC06 0.21
25岁的年代 M25 10.0 ¾” 20.2 1” 11.1 19.3 14.0 22.0 1.25 1.6 37.5 41.3 89.0 25岁的年代 E2W 1RA PVC09 0.33
25 M25 10.0 ¾” 20.2 1” 11.1 19.3 18.2 26.2 1.25 1.6 37.5 41.3 89.0 25 E2W 1RA PVC09 0.33
32 M32 10.0 1” 25.0 1 ¼” 17.0 25.5 23.7 33.9 1.6 2.0 46.0 50.6 86.0 32 E2W 1RA PVC11 0.43
40 M40 15.0 1 ¼” 25.6 1 ½” 22.0 31.2 27.9 40.4 1.6 2.0 55.0 60.5 90.0 40 E2W 1RA PVC15 0.62
50S M50 15.0 1 ½” 26.1 2” 29.5 37.2 35.2 46.7 2.0 2.5 60.0 66 91.0 50S E2W 1RA PVC18 0.75
50 M50 15.0 2” 26.9 2 ½” 35.6 42.6 40.4 53.0 2.0 2.5 70.1 77.1 95.0 50 E2W 1RA PVC21 0.96
63S M63 15.0 2” 26.9 2 ½” 40.1 48.5 45.6 59.4 2.0 2.5 75.0 82.5 102.0 63S E2W 1RA PVC23 1.35
63 M63 15.0 2 ½” 39.9 3” 47.2 54.2 54.6 65.8 2.0 2.5 80.0 88.0 104.0 63 E2W 1RA PVC25 1.35
75S M75 15.0 2 ½” 39.9 3” 52.8 60.2 59.0 72.0 2.0 2.5 90.0 99.0 115.0 75S E2W 1RA PVC28 2.12
75 M75 15.0 3” 41.5 3 ½” 59.1 65.2 66.7 78.4 2.5 3.0 100.0 110.0 117.0 75 E2W 1RA PVC30 2.43
90 M90 24.0 3 ½” 42.8 4” 66.6 77.1 76.2 90.3 3.15 4.0 114.3 125.4 147.0 90 E2W 1RA PVC32 4.23
100 M100 24.0 4” 44.0 5” 76.0 88.1 86.1 101.4 3.15 4.0 123.0 135.3 140.0 100 E2W 1RA LSF33 4.47
115 M115 24.0 4” 44.0 5” 86.0 94.1 101.5 110.2 3.15 4.0 133.4 146.7 162.0 115 E2W 1RA LSF34 6.21
130 M130 24.0 5” 46.8 6” 97.0 110.1 110.2 123.2 3.15 4.0 152.4 167.6 174.0 130 E2W 1RA LSF35 8.36
ЕСЛИ НЕ УКАЗАНО ИНОЕ, РАЗМЕРЫ ПРИВЕДЕНЫ В МИЛЛИМЕТРАХ
