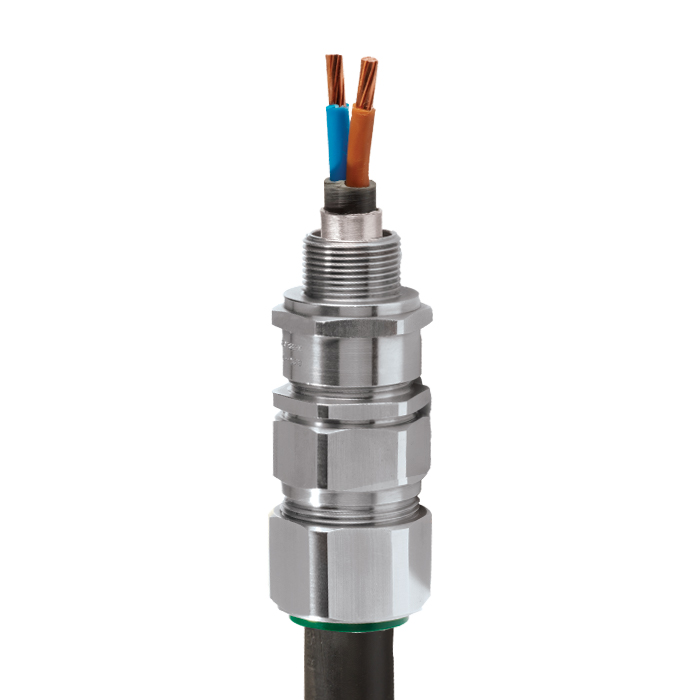

E2FU |Ex eb, Ex db, Ex nR, Ex ta | Кабельный ввод для взрывоопасных средДля всех типов освинцованных бронированных кабелей

Соответствующий международным стандартам взрывобезопасный кабельный ввод

•Превосходнозаземляетосв。инцованные кабели
• Технология крепления брони «металл к металлу»
• Для внутренней и наружной установки
• Огнеупорное внутреннее уплотнение смещения
• Регулируемое наружное уплотнение с технологией выдерживания большой нагрузки
• Уникальная линейка OSTG позволяет избежать перетяжки
• Разработан с целью предотвращения пластической деформации
• От -60 ˚C до +130 ˚C
• Класс I, Зона 1, 21 и Зона 2, 22, Класс I, Раздел 2 ABCD
• Международная маркировка: IECEx, ATEX и cCSAus
• Проведены испытания на соответствие требованиям электромагнитной совместимости

Примечание.Изборожденныйконус（X）вбольшинствеслучаевиспользуетсядляпроволочнойоплетки（например，GSWB，TCWB），стальнойленточнойброни（STA，DSTA）иалюминиевойленточнойброни（ASA）。Этатехнологиятакжепригоднадляоднослойнойпроволочнойброни（SWA），алюминиевойпроволочнойброни（AWA）игибкойпроволочнойброни（PWA），еслидиапазоннаходитсязапределамизначенийступенчатогоконуса（W）。

Примечание. Размеры изборожденного конуса (X), представленные в таблице выбора кабельного ввода ниже, предназначены для бронированных кабелей с оплеткой с двойным витком. Изоляционная лента также может быть намотана в два слоя. Для кабелей, оснащенных однослойной броней, например, SWA, диапазон размера зажимаемого элемента должен соответствовать значению, указанному в таблице ниже.

Технология ступенчатого (W) конуса подходит для кабелей с однослойной проволочной броней (SWA) и кабелей с алюминиевой проволочной броней (AWA).

Технические стандарты BS 6121:Часть 1:1989, IEC 62444, EN 62444
Механическиехарактеристики* Ударнаяпрочность=уровень8，Крепление=Классd
Защита корпуса IK10–IEC 62262 (20 Дж), только латунь и нержавеющая сталь
Электрические характеристики* Категория B (категория A при использовании кабелей с оплеткой, изоляционной лентой или кабелей с гибкой проволочной броней)
Сертификат взрывозащиты ATEX CML 18ATEX1324X,CML 18ATEX4316X
Класс защиты II 2G, II 1D, Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da
II 3G Ex nR IIC Gc,IM2 Ex db I Mb, Ex eb I Mb
Стандарты соответствия EN 60079-0,1,7,15,31
Сертификат IECEx Iecex CML 18.0181x.,IECEx SIM 14.0007X
Класс защиты Ex db IIC Gb, Ex eb IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex db I Mb, Ex eb I Mb
Стандарты соответствия IEC 60079-0,1,7,15,31
Сертификат cCSAus (20s16 - 90) 1310517
КласссзашитыCsaus. КлассII,Разд。2,ГруппыE, FиG,Класс三世,Типкорпуса 4X, Класс I, зона 1, AEx e II, AEx nR II
Класс защиты cCSA Классi，Разд。2，ГруппыA，B，CИD，КлассII，Разд。2，Группыe，fиg，классi，ТипКорпуса4x，前D iic，Ex E Iic，EX NR II
Стандарты соответствия CAN/CSA-C22.2 № 0, 18, 25, 30, 94, 174, CAN/CSA-E60079-0, 1, 7,
ANSI/UL 514B Ред. 5, ANSI/UL 50 Ред. 11, ANSI/UL 2225 Ред. 4, UL60079-0, 1, 7
Сертификат ЕАС (ранее ГОСТ Р, К и Б) TC RU C-GB.AA87.B.00487
УкрСЕПРО CU 19.0371x.
Сертификат КСС 14-GA4BO-0257X
Сертификат NEPSI GYJ18.1251X
Сертификат CCOE / PESO (Индия) P444949
Утверждение INMETRO TÜV 12.0618X
Соответствует требованиям RETIE 03866
Одобрения, полученные от морских ведомств LRS：01/00172（E4）,DNV: TAE00000Y,ABS: 14-LD234401A-4-PDA,BV：43180 / A1BV
IP66 – стандарт (IP67, IP68*** – доступны по запросу)**
Соответствие стандарту водонепроницаемости ОпцияDTS01：91（дляупрошенияИдентификацииметаллическийободокимеетБелушцветовушмаркировку）Доступнаподополнительномузапросу
Материал кабельных вводов Латунь，имическиникелированнаялатунь，Алюминий
МатериалУплотнителя. Безгалогенный термореактивный эластомер CMP SOLO серии LSF (малодымящий)
Тип кабеля Освинцованный кабель с однопроволочной броней (LC/SWA), освинцованный кабель с алюминиевой проволочной броней (LC/

AWA), освинцованный кабель с проволочной оплеткой (LC/SWB), освинцованный кабель с гибкой проволочной броней

(LC/PWA), освинцованный кабель со стальной ленточной броней (LC/STA), освинцованный кабель с алюминиевой

Ленточнойброней（LC / ASA）
ТехнологияКрепленияБрони. Двухсторонняяконическаявтулкаиуниверсальноезажимноекольцо无论如何
Технология уплотнения Внутреннее уплотнение смещения CMP и уникальная система внешнего уплотнения CMP LRS™ (уплотнение, выдерживающее большие нагрузки)
Области уплотнения Внутренняя подушка и внешняя оболочка кабеля

*Механические и электрические характеристики соответствуют IEC 62444 и EN 62444.
**прииспользованииАксессуаровCMPДляустановки。Для получения дополнительной информации обратитесь к разделу применения уплотнения.
*** Испытания IP68 проводились на глубине минимум 30 метров в течение 12 часов, информация о глубинах / продолжительности времени проведения испытаний может быть предоставлена по запросу

Certificates

Таблица выбора продукции

Нажмитездесь.чтобы ознакомиться с технической иллюстрацией

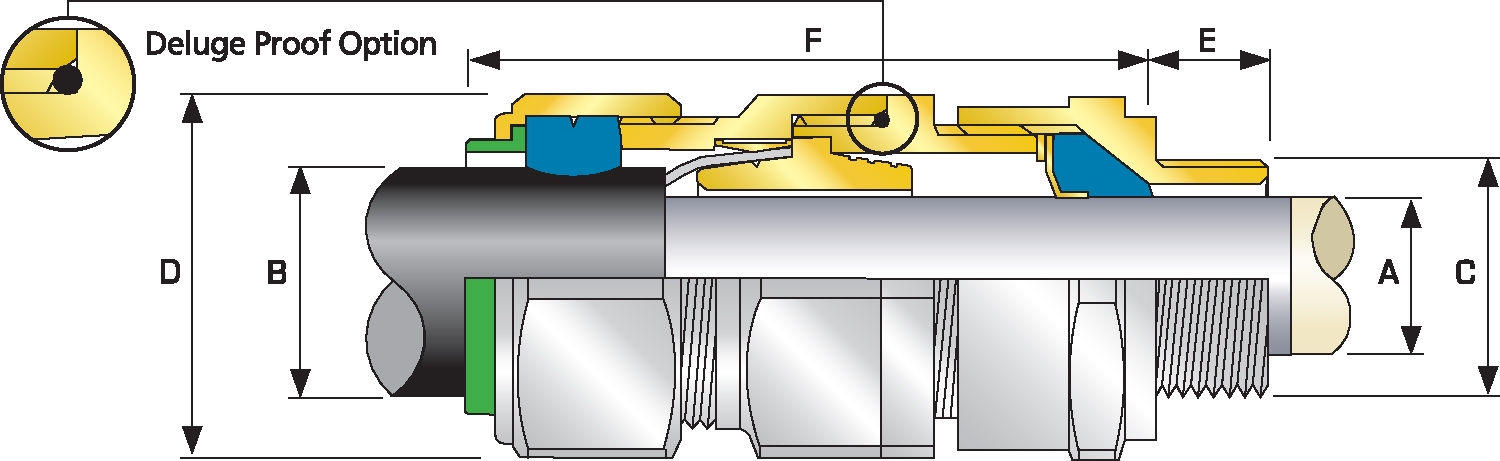

Техническая иллюстрация

Нажмитездесь.чтобы просмотреть информацию о заказе

Размер кабельного ввода Доступные типы резьб "C" (возможен выбор другой длины резьбы (метрическая система)) Диаметр свинцовой оболочки "A" Overall
电缆
Diameter
“B”		 Диапазон бронирования Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" ОбщийКодзаказа（*Латунь，Метрическаясистема） Защитный кожух Вес кабельного ввода (кг)
Стандартно Опция Изборожденный конус (X) Ступенчатый конус (W)
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Мин. Макс. Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
20S16 M20 0.59 ½“ 0.78 ¾“ 0.12 0.31 0.24 0.52 0.01 0.04 0.03 0.05 0.94 1.04 2.85 20S16 E2FU 1RA PVC04 5.64
20S M20 0.59 ½“ 0.78 ¾“ 0.24 0.43 0.37 0.63 0.01 0.04 0.03 0.05 0.94 1.04 2.76 20S E2FU 1RA PVC04 5.29
20 M20 0.59 ½“ 0.78 ¾“ 0.26 0.53 0.49 0.82 0.02 0.04 0.03 0.05 1.20 1.32 2.87 20 E2FU 1RA PVC06 7.41
25S M25 0.59 ¾“ 0.80 1" 0.44 0.76 0.55 0.87 0.02 0.05 0.05 0.06 1.48 1.63 3.50 25S E2FU 1RA PVC09 11.64
25 M25 0.59 ¾“ 0.80 1" 0.44 0.76 0.72 1.03 0.02 0.05 0.05 0.06 1.48 1.63 3.50 25 E2FU 1RA PVC09 11.64
32 M32. 0.59 1” 0.98 1 ¼" 0.67 1.00 0.93 1.33 0.02 0.05 0.06 0.08 1.81 1.99 3.39 32 E2FU 1RA PVC11 15.17
40 M40 0.59 1 ¼” 1.01 1 ½" 0.87 1.23 1.10 1.59 0.02 0.06 0.06 0.08 2.17 2.38 3.54 40 E2FU 1RA PVC15 22.22
50S M50 0.59 1 ½” 1.03 2" 1.16 1.46 1.39 1.84 0.02 0.06 0.08 0.10 2.36 2.60 3.58 50S E2FU 1RA PVC18 26.81
50 M50 0.59 2” 1.06 2 ½" 1.40 1.68 1.59 2.09 0.02 0.06 0.08 0.10 2.76 3.04 3.74 50 E2FU 1RA PVC21 33.51
63S M63. 0.59 2” 1.06 2 ½" 1.58 1.91 1.80 2.34 0.02 0.06 0.08 0.10 2.95 3.25 4.02 63S E2FU 1RA PVC23 47.62
63 M63. 0.59 2 ½” 1.57 3" 1.86 2.13 2.15 2.59 0.02 0.06 0.08 0.10 3.15 3.46 4.09 63 E2FU 1RA PVC25 47.62
75.S M75. 0.59 2 ½” 1.57 3" 2.08 2.37 2.32 2.83 0.02 0.06 0.08 0.10 3.54 3.90 4.53 75.S E2FU 1RA PVC28 74.78
75. M75. 0.59 3” 1.63 3 ½" 2.33 2.57 2.63 3.09 0.02 0.06 0.10 0.12 3.94 4.33 4.61 75. E2FU 1RA PVC30 85.72
90. M90 0.94 3 ½” 1.69 4" 2.62 3.04 3.00 3.56 0.03 0.06 0.12 0.16 4.5 4.94 5.79 90. E2FU 1RA PVC32 149.21
100 M100 0.94 3 ½” 1.69 4" 2.99 3.47 3.39 3.99 0.03 0.06 0.12 0.16 4.84 5.33 5.51 100 E2FU 1RA LSF.33 157.67
115 M115 0.94 4" 1.73 5" 3.39 3.70 4.00 4.34 0.03 0.06 0.12 0.16 5.25 5.78 6.38 115 E2FU 1RA LSF.34 219.40
130 M130 0.94 5" 1.84 - 3.82 4.33 4.34 4.85 0.03 0.06 0.12 0.16 6.00 6.60 6.85 130 E2FU 1RA LSF.35 295.60
Если не указано иное, размеры приведены в миллиметрах
Размер кабельного ввода Доступные типы резьб C (возможен выбор другой длины резьбы (метрическая система)) Диаметр свинцовой оболочки "A" НаружныйдиаметрКабеля“в” Диапазон бронирования Расстояниемеждупротивоположнымигранями“D” Расстояние между противоположными углами "D" Длина выступа "F" ОбщийКодзаказа（*Латунь，Метрическаясистема） Защитный кожух Вес кабельного ввода (кг)
Стандартно Опция Изборожденный конус (X) Ступенчатый конус (W)
Метрическая Длина резьбы (метрической) "Е" n Длина резьбы (NPT) "Е" n Мин. Макс. Мин. Макс. Мин. Макс. Мин. Макс. Макс. Макс. Размер Тип Суффикс для заказа
20S16 M20 15.0 ½“ 19.9 ¾“ 3.1 7.8 6.1 13.1 0.3 1.0 0.8 1.25 24.0 26.4 72.5 20S16 E2FU 1RA PVC04 0.16
20S M20 15.0 ½“ 19.9 ¾“ 6.1 11 9.5 15.9 0.3 1.0 0.8 1.25 24.0 26.4 70.0 20S E2FU 1RA PVC04 0.15
20 M20 15.0 ½“ 19.9 ¾“ 6.5 13.4 12.5 20.9 0.4 1.0 0.8 1.25 30.5 33.6 73.0 20 E2FU 1RA PVC06 0.21
25S M25 15.0 ¾“ 20.2 1" 11.1 19.3 14.0 22.0 0.4 1.2 1.25 1.6 37.5 41.3 89.0 25S E2FU 1RA PVC09 0.33
25 M25 15.0 ¾“ 20.2 1" 11.1 19.3 18.2 26.2 0.4 1.2 1.25 1.6 37.5 41.3 89.0 25 E2FU 1RA PVC09 0.33
32 M32. 15.0 1” 25.0 1 ¼" 17.0 25.5 23.7 33.9 0.4 1.2 1.6 2.0 46.0 50.6 86.0 32 E2FU 1RA PVC11 0.43
40 M40 15.0 1 ¼” 25.6 1 ½" 22.0 31.2 27.9 40.4 0.4 1.6 1.6 2.0 55.0 60.5 90..0 40 E2FU 1RA PVC15 0.63
50S M50 15.0 1 ½” 26.1 2" 29.5 37.2 35.2 46.7 0.4 1.6 2.0 2.5 60.0 66.0 91.0 50S E2FU 1RA PVC18 0.76
50 M50 15.0 2” 26.9 2 ½" 35.6 42.6 40.4 53.0 0.6 1.6 2.0 2.5 70.1 77.1 95.0 50 E2FU 1RA PVC21 0.95
63S M63. 15.0 2” 26.9 2 ½" 40.1 48.5 45.6 59.4 0.6 1.6 2.0 2.5 75..0 82.5 102.0 63S E2FU 1RA PVC23 1.35
63 M63. 15.0 2 ½” 39.9 3" 47.2 54.2 54.6 65.8 0.6 1.6 2.0 2.5 80.0 88.0 104.0 63 E2FU 1RA PVC25 1.35
75.S M75. 15.0 2 ½” 39.9 3" 52.8 60.2 59.0 72.0 0.6 1.6 2.0 2.5 90..0 99.0 115.0 75.S E2FU 1RA PVC28 2.12
75. M75. 15.0 3” 41.5 3 ½" 59.1 65.2 66.7 78.4 0.6 1.6 2.5 3.0 100.0 110.0 117.0 75. E2FU 1RA PVC30 2.43
90. M90 24.0 3 ½” 42.8 4" 66.6 77.1 76.2 90..3 0.8 1.6 3.15 4.0 114.3 125.4 147.0 90. E2FU 1RA PVC32 4.23
100 M100 24.0 3 ½” 42.8 4" 76.0 88.1 86.1 101.4 0.8 1.6 3.15 4.0 123.0 135.3 140.0 100 E2FU 1RA LSF.33 4.47
115 M115 24.0 4" 44.0 5" 860. 94.1 101.5 110.2 0.8 1.6 3.15 4.0 133.4 146.7 162.0 115 E2FU 1RA LSF.34 6.22
130 M130 24.0 5" 46.8 - 97.0 110.1 110.2 123.2 0.8 1.6 3.15 4.0 152.4 167.6 174.0 130 E2FU 1RA LSF.35 8.38
Если не указано иное, размеры приведены в миллиметрах
